好的，金屬標(biāo)牌蝕刻是一項(xiàng)精細(xì)且成熟的工藝，其核心要求可以概括為“設(shè)計(jì)清晰、材料匹配、過程受控、后處理到位”。下面我將從工藝類型、核心要求、關(guān)鍵控制點(diǎn)和注意事項(xiàng)等方面，為您系統(tǒng)梳理。

一、 主要蝕刻工藝類型

1. 化學(xué)蝕刻（濕法蝕刻）
原理：利用化學(xué)藥液（如三氯化鐵、硝酸等）與裸露金屬發(fā)生反應(yīng)，溶解掉未被保護(hù)的部分，形成凹陷的圖文。
特點(diǎn)：適用材料廣（不銹鋼、銅、鋁、黃銅等），可進(jìn)行復(fù)雜圖形和批量生產(chǎn)，深度可控，是最常用的標(biāo)牌蝕刻方法。

2. 電解蝕刻（電化學(xué)蝕刻）
原理：在電解質(zhì)溶液中，以標(biāo)牌為陽極，通過電流選擇性地溶解金屬。
特點(diǎn)：蝕刻速度快，側(cè)蝕小（線條更陡直），環(huán)保性相對較好（無強(qiáng)酸霧），但對設(shè)備和導(dǎo)電性要求高。

3. 激光蝕刻（嚴(yán)格講是激光打標(biāo)）
原理：高能量激光使金屬表面局部熔融、氣化或發(fā)生顏色變化，形成標(biāo)記。
特點(diǎn)：無需掩模，數(shù)字化操作靈活，適合個(gè)性化、小批量及二維碼等復(fù)雜信息。但通常為表面著色或淺層雕刻，深度感不如化學(xué)/電解蝕刻。

對于傳統(tǒng)金屬標(biāo)牌，化學(xué)蝕刻應(yīng)用最為普遍。以下要求主要圍繞化學(xué)蝕刻展開。

二、 蝕刻工藝全流程核心要求

階段一：前期設(shè)計(jì)與準(zhǔn)備
1. 文件設(shè)計(jì)
格式：提供矢量文件（如AI、CDR、DXF），確保線條清晰、閉合，無雜點(diǎn)。
線寬與間距：蝕刻線條/文字的寬度和間距不能過小。通常線寬不小于0.15mm，間距不小于線寬，否則易造成斷線或粘連。深蝕刻時(shí)需更寬。
倒角處理：設(shè)計(jì)尖銳內(nèi)角時(shí)，建議做微小圓角（R角），以防蝕刻時(shí)應(yīng)力集中導(dǎo)致角部過蝕或保護(hù)膜破損。

2. 材料選擇與預(yù)處理
材料：常用304不銹鋼（耐蝕性好）、黃銅（典雅）、鋁板（輕便）、紫銅等。要求材料表面平整、無劃傷、無氧化皮、無油污。
預(yù)處理：必須進(jìn)行嚴(yán)格的脫脂、清潔和干燥。任何油漬、指紋都會導(dǎo)致保護(hù)層附著不牢，產(chǎn)生蝕刻缺陷。

階段二：圖形轉(zhuǎn)移（制掩模）
這是決定蝕刻精度的關(guān)鍵。
1. 光敏抗蝕法（高精度常用）：
在清潔的金屬板上涂布或貼覆光致抗蝕膜（干膜或濕膜）。
通過紫外光曝光，將膠片或玻璃底片上的圖形轉(zhuǎn)移到抗蝕膜上。
顯影：將未曝光（或已曝光，取決于正負(fù)性）的部分溶解掉，使需要蝕刻的金屬部分裸露出來。
要求：曝光能量、顯影時(shí)間需精確控制，確保圖形邊緣銳利，抗蝕層與金屬結(jié)合牢固。

2. 絲網(wǎng)印刷法：
使用耐蝕油墨，通過絲網(wǎng)將圖形直接印刷在金屬板上。
要求：油墨附著力強(qiáng)，厚度均勻，適用于線條較粗、精度要求不極高的標(biāo)牌。

階段三：蝕刻過程
1. 蝕刻藥液：
不銹鋼：常用三氯化鐵（FeCl?）溶液，濃度通常在28-42°Bé之間。溫度控制（一般30-50℃）和溶液濃度、新舊程度是關(guān)鍵。
銅及其合金：可使用三氯化鐵，或氯化銅、酸性硫酸銅等溶液。
鋁：使用堿性或酸性蝕刻液，需特別注意控制反應(yīng)速度和表面粗糙度。

2. 蝕刻方式：
浸泡蝕刻：簡單，但均勻性稍差，可能有側(cè)蝕（Under-cut）。
噴淋蝕刻：通過噴嘴將藥液噴灑在板面，均勻性好、效率高、側(cè)蝕小，是高品質(zhì)標(biāo)牌的首選。

3. 深度與時(shí)間控制：
蝕刻深度 = 蝕刻速率 × 時(shí)間。需通過測試確定特定材料、藥液條件下的速率。
標(biāo)牌常見蝕刻深度：淺蝕刻（0.03-0.1mm，用于填漆）、中蝕刻（0.1-0.3mm，有明顯觸感）、深蝕刻（>0.3mm，立體感強(qiáng)）。
要求：監(jiān)控藥液濃度、溫度、噴淋壓力，確保批次一致性。

階段四：后處理
1. 去膜：蝕刻完成后，使用氫氧化鈉溶液或其他脫膜劑去除保護(hù)層。
2. 清洗與中和：徹底沖洗，必要時(shí)用酸或堿中和殘留藥液，防止日后泛黃或腐蝕。
3. 表面處理（可選但重要）：
拋光/拉絲：對未蝕刻的背景區(qū)域進(jìn)行再處理，提升對比度和質(zhì)感。
電鍍/氧化：如鍍金、鍍鉻、鍍黑鎳，或鋁的陽極氧化。
填漆：在凹槽內(nèi)填入琺瑯漆、丙烯酸漆等，增加色彩和對比度。填漆后需烘干并擦除溢出部分。
4. 保護(hù)：最后可噴涂透明清漆或進(jìn)行鈍化處理，防止氧化和指紋。

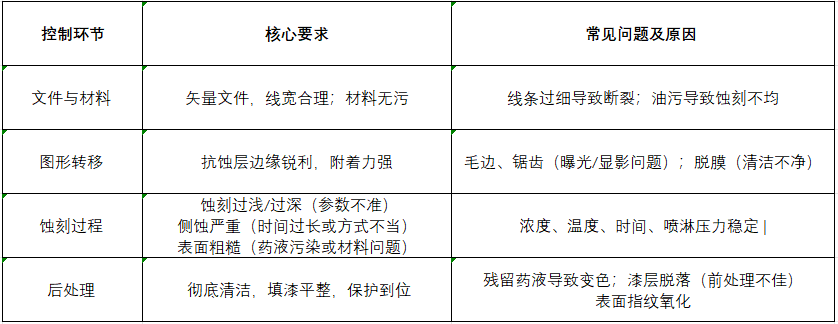

三、 關(guān)鍵質(zhì)量控制點(diǎn)與常見問題

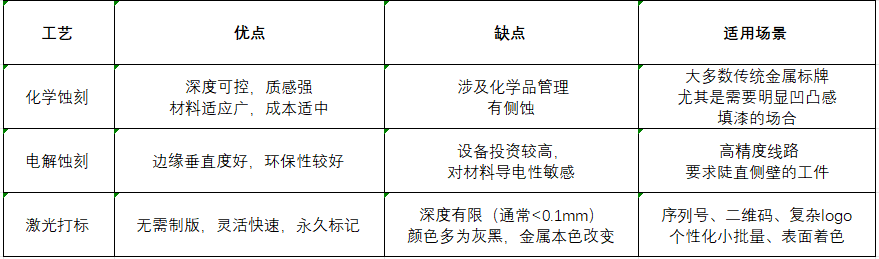

四、 工藝選擇與總結(jié)建議

給您的最終建議：
1. 明確需求：首先確定標(biāo)牌的用途、材質(zhì)、預(yù)算、數(shù)量、視覺要求（是否要凹凸感/填漆）。
2. 規(guī)范文件：與制作方溝通后，提供符合工藝要求的標(biāo)準(zhǔn)矢量設(shè)計(jì)稿。
3. 選擇可靠供應(yīng)商：考察其工藝能力（尤其是前處理和蝕刻均勻性控制）、樣品質(zhì)量及后處理水平。
4. 要求打樣：在大批量生產(chǎn)前，務(wù)必進(jìn)行實(shí)物打樣，確認(rèn)深度、色澤、質(zhì)感等所有細(xì)節(jié)。

遵循以上工藝要求，就能生產(chǎn)出精美、耐用、符合設(shè)計(jì)預(yù)期的高質(zhì)量金屬蝕刻標(biāo)牌。
